Aufnahmevorrichtungen für Prüfstände

Seit 1994 fertigen wir Prüflingsaufnahmevorrichtungen für Hydraulikmotoren und Pumpen bis 500 KW Antriebsleistung und Drehmomenten von bis zu 4000 Nm. Die Prüflingsaufnahmevorrichtungen sind bisher für Flanschdurchmesser von 80 mm bis über 500 mm Durchmesser und bis 1000kg Gewicht ausgelegt. Die Vorrichtungen werden für die Drehmomentprüfung, Dichtheitsprüfung und Ansteuerungskontrolle verwendet.

In Deutschland, USA, Indien und China sind bei Herstellern und verschiedenen Servicebetrieben weit über 100 Stück unserer Vorrichtungen im Einsatz. Um die verschieden Aufgabenbereiche abzudecken stehen verschiedene Typen zur Auswahl.

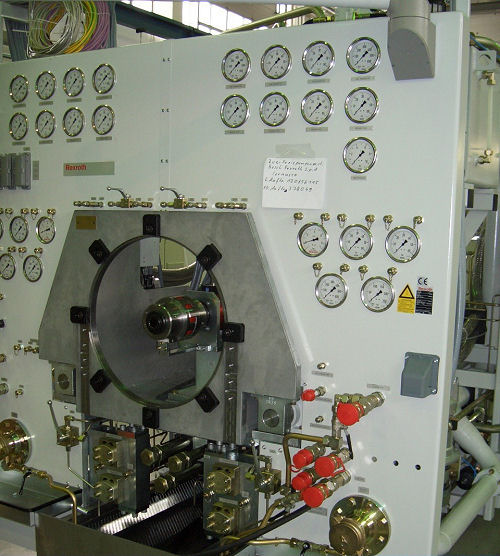

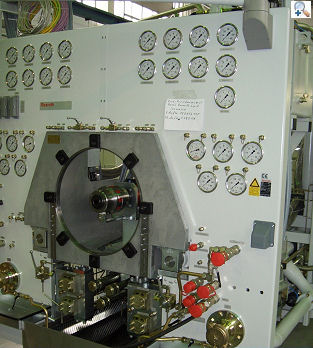

Prüfstand für Pumpen und Motoren

Prüfstand für Hydraulikpumpen und -motoren der Fa. Bosch Rexroth AG. Aufnahmevorrichtungen von HiCo Hartmann zum zentrischen Spannen am Flansch der Pumpe für die Endprüfung werden weltweit bei Bosch Rexroth Hydraulik und Linde Hydraulik eingesetzt.

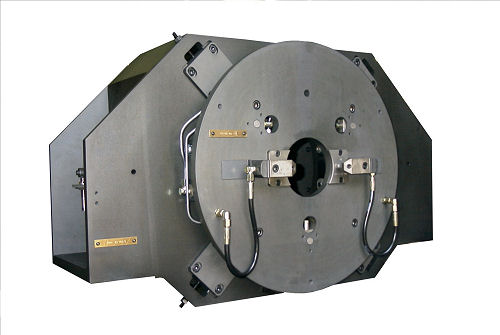

Halbautomatische Vorrichtung für Klein- und Großserien 25V01

Mittenausrichtung am Pumpenflansch über Wechselsegmente. Jedes Segment hat individuell der Pumpe einen Anschlag zur Drehmomentaufnahme. Die Pumpe wird über hydr. betätigte Spannpratzen gespannt.

Weitere technische Daten siehe PDF File

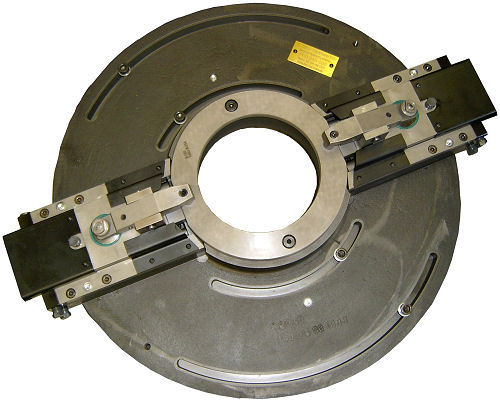

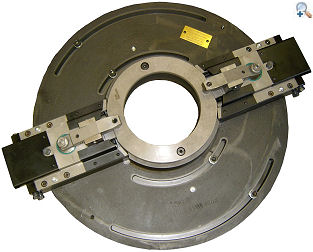

Spannvorrichtung 1100-045-001 für Pumpen und Motoren

Spannvorrichtung zum zum Prüfen von Hydraulikpumpen und -motoren

Bosch Rexroth AG

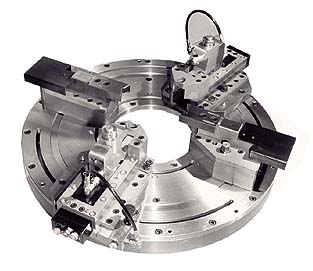

Automatische Vorrichtung für Einzel- oder Kleinserien 1100-028-000

Mittenausrichtung über hydraulisch betätigte, wechselbare Zentrierbacken. Drehmomentaufnahme über Zugbolzen bei Gewinde im Prüfling oder Steckbolzen bei Durchgangslöchern. Der Prüfling wird über hydr. betätigte Spannpratzen gespannt.

Weitere technische Daten siehe PDF File

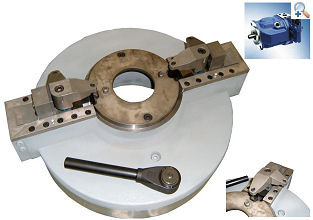

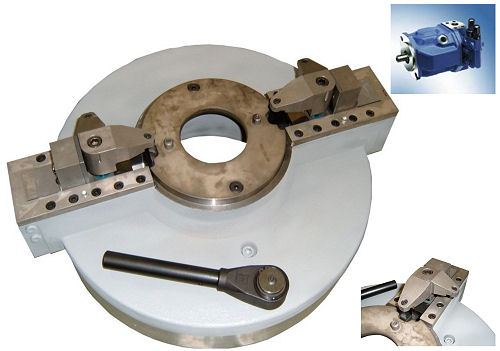

Spannvorrichtung 1100-058-001 für Pumpen und Motoren

Spannvorrichtung zum zum Prüfen von Hydraulikpumpen und -motoren

Bosch Rexroth AG

Schwenkbare Pratzen für diverse Ausführungen von Pumpengehäusen

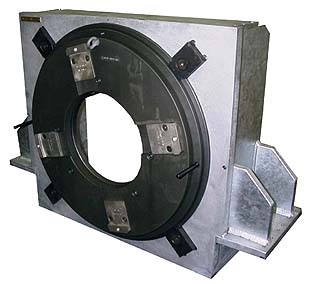

Manuelle Aufnahmevorrichtung für Servicestellen und Reparaturbetriebe 27V01

Mittenausrichtung über Wechselsegmente. Drehmomentaufnahme und Spannen der Prüflinge über Befestigungsschrauben am Flansch.

Weitere technische Daten siehe PDF File
