Schwimmende Spannsysteme

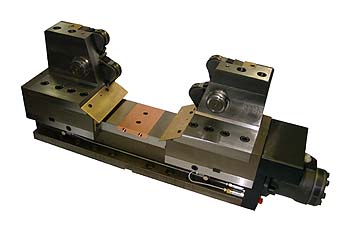

3103-150

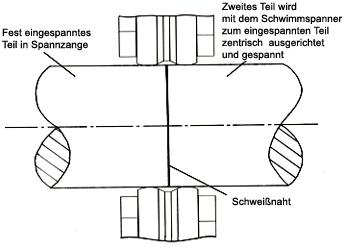

Zentrisches Ausrichten von zwei Wellen zueinander. Eine Welle ist fest eingespannt, die zweite Welle wird beim Spannvorgang zentrisch zur ersten Welle ausgerichtet und gespannt.

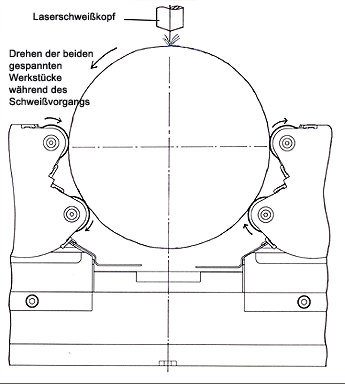

Danach folgt die Bearbeitung. Die Wellen werden nach dem heften per Laserstrahl unter drehen der beiden Wellen am Umfang zusammengeschweißt.

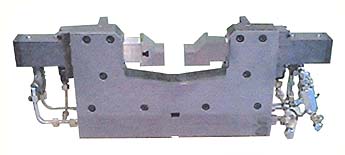

3110-020

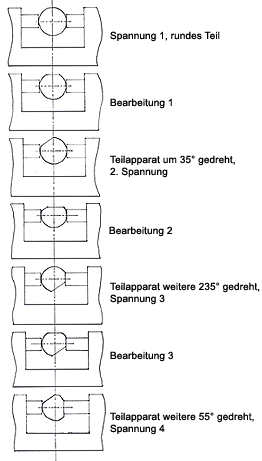

Das Werkstück bestimmt beim Schwimmspannen die Lage beim Spannvorgang. Verwendung z.B. bei langen Werkstücken, die zwischen Spitzen in einem Teilapparat gespannt sind. An der langen Welle können beliebig Flächen angefräst werden auf denen dann beim drehen des Teilapparates gespannt wird.

Die Spannbacken des Schwimmspanners "passen" sich dem Werkstück an und spannen es fest ein. Dabei wird die Spannbacke am Werkstück mit Niederdruck angelegt und dann, wenn beide Spannbacken Werkstückberührung haben, mit Hochdruck gespannt.
